| Luogo di origine: | Cina |
| Marca: | Ironman |
| Certificazione: | ISO9001 |
| Numero di modello: | IM.Y303 |

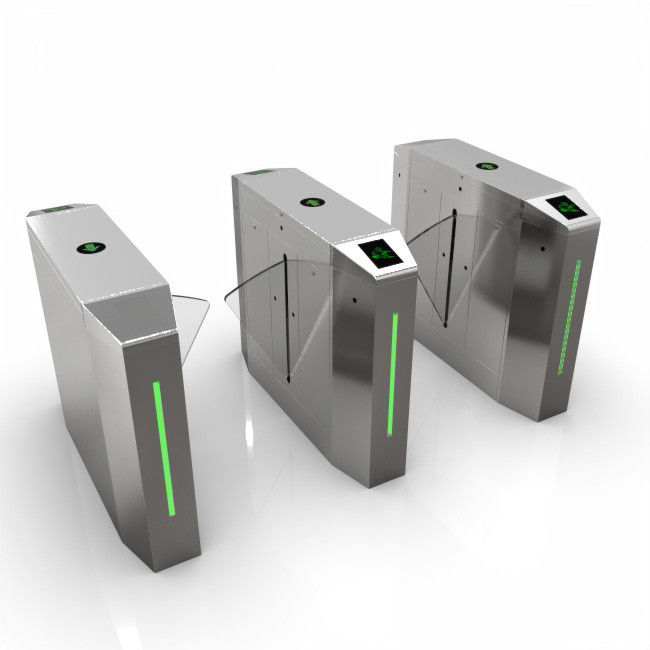

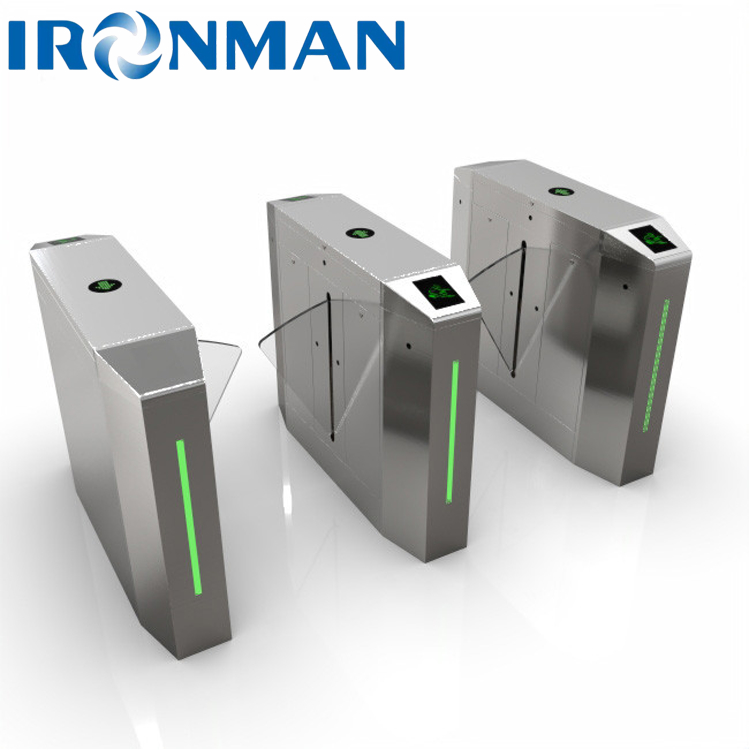

| Specificativi del prodotto di lusso Tickeing Oblique Octagon Wing Gate Turnstile |
||||
| Immagine del prodotto | Numero del documento: | |||
| Versione | A/0 | |||
| Tempo di revisione | ||||
| Rivista da: | ||||
| Parametri del prodotto | Dimensioni | 1200*300*980 mm | Materiale di alloggiamento: | Cassa:acciaio inossidabile 304 1,5 mm Superiore:acciaio inossidabile 304 2.0MM |
| Materiale del braccio: | 15 mm pannello acrilico | larghezza del canale | 550 mm o 600 mm | |
| applicazione: | Adatti per passaggi pedonali interni/esterni; come: luoghi panoramici, parchi,parchi giochi/scuole primarie e secondarie/università/edifici per uffici/alberghi/abitazioni/parchi industriali/ospedali/imprese e istituzioni/amministrazioni/sede sportiva, ecc.; | |||
| Disegno del prodotto: | ||||
| Parametro tecnico | ◆Materiale di alloggiamento:AISI SUS304 ◆Struttura interna: struttura del telaio/conchiglio in acciaio inossidabile standard; vernice nera frostata su entrambe le estremità; ◆Tensione di alimentazione: AC220V±10V ◆Motore di trazione: motore senza spazzole a corrente continua ((24~36VDC) ◆Struttura del movimento: movimento a trazione diretta di tutta l'altezza, fissato con viti superiori e inferiori, forza di carico ferma; movimento di alta precisione e motore a trazione diretta, maggiore precisione,velocità di apertura e chiusura più rapida, durata di vita più lunga (prodotto brevettato); aeromobili a doppia ala La modalità di funzionamento del nucleo (facoltativo) adotta una struttura di collegamento a quattro barre, che ha un'elevata stabilità e un basso rumore. ◆Termine di vita: 5,000, 000 volte ◆ Sensore a infrarossi: 8 coppie (può supportare più di 8 coppie di configurazione) ◆Temperatura di lavoro: -35°C 75°C ◆Umidità relativa: 0 ≈ 90% (non condensante) ◆Interfaccia di comunicazione: porta seriale RS232 ◆Protocollo di comunicazione: protocollo MODBUS ◆Velocità di lavoro del giradischi: 45~50 persone/min; configurazione a doppio volo ≤ 30 persone/min (la modalità memoria può essere attivata) ◆Tempo di passaggio: tempo di percorrenza della carta: 10S (se nessuno passa entro 10S: il cancello si chiuderà automaticamente e il tempo può essere regolato in base alle esigenze) |
|||
| Parametro della funzione | Funzione di base | ● Funzione di allarme: con funzione di allarme acustico e luminoso | ||
| ●Anti-interferenza: può limitare le anomalie del sistema causate da fattori elettromagnetici ed altri fattori esterni | ||||
| ●Impostazione della modalità pass: passaggio unidirezionale, passaggio bidirezionale, passaggio libero (ritrovo del braccio alare), ecc. può essere impostato tramite i pulsanti del pannello di controllo principale | ||||
| ●Anti-train: prevenire la presenza di troppe persone allo stesso tempo. | ||||
| ●Funzione anti-pignonaggio: quando il piatto si sta chiudendo, il piatto smette di chiudersi dopo aver rilevato il segnale anti-pignonaggio | ||||
| ● Ripristino automatico: dopo aver aperto il cancello, se l'utente non passa entro il tempo specificato, il sistema annullerà automaticamente il permesso dell'utente di passare questo tempo; il valore predefinito è di 10 secondi,e il tempo di traffico può essere impostato attraverso lo switch | ||||
| ●Controllo dell'accesso: la porta esterna consente di collegare una varietà di dispositivi biometrici | ||||
| ● spegnimento e apertura: spegnimento dopo spegnimento e può essere impostata la direzione di apertura dell'interruttore | ||||
| ●Rilevazione dei guasti: la scheda di controllo può supportare la rilevazione del tipo di guasto, assistere nell'analisi delle cause dei guasti e nella gestione dei guasti e delle anomalie. | ||||
| ●Indicazione di passaggio: con indicatore di passaggio; può anche impostare la funzione di allarme di superamento del tempo di permanenza nel canale | ||||
| Funzione di estensione | ▲ Modalità di passaggio △ Normale: normale modalità di passaggio pedonale △ Passaggio: modalità di passaggio del veicolo automatico / veicolo elettrico / moto |
|||
| ▲Radiodiffusione vocale, modulo vocale espandibile e regolazione del volume | ||||
| ▲Tardamento di apertura/chiusura, impostare il tempo di apertura ritardato dopo che il tornicoletto del cancello riceve il segnale di apertura/impostare il tempo di chiusura ritardato dopo che i pedoni passano, per impostazione predefinita 0 secondi | ||||
| ▲Sviare le carte nel canale △Difuso vietato: il passaggio della carta nel canale (area a infrarossi induttivo) non è valido △Permessa: è consentita la verifica dello scorrere la carta nel canale |
||||
| ▲Se la trazione e il retro sono bloccati chiudendo la porta △Il cancello chiuso: il retro/trailing (carta A, passaggio B) non chiuderà il cancello △Chiudere prima il cancello e poi aprire il cancello: chiudere prima il cancello per il traffico in retromarcia/in retromarcia e poi riaprire il cancello dopo la chiusura △Non aprire il cancello dopo averlo chiuso: il traffico in retromarcia/in seguito chiuderà il cancello e il cancello non verrà riaperto dopo la chiusura |
||||
| ▲Legame di fuoco △Modo di apertura normale: il cancello rimane aperto; △Modo di chiusura normale: il cancello rimane chiuso |
||||
| ▲Modo di passaggio △Passaggio bidirezionale, carta di scambio bidirezionale per il flusso di persone. △Libero passaggio bidirezionale, non è richiesta la verifica della carta di credito. △Passaggio a direzione singola, carta di scorrere a direzione singola (A) e il cancello si apre normalmente per il flusso di persone; la carta di scorrere a direzione inversa (B) non è valida e il cancello si chiude. △ Il passaggio libero a singola direzione, il passaggio libero a singola direzione (A) e il passaggio a direzione inversa (B) richiedono una verifica della carta di passaggio. △Il passaggio è vietato, la scheda di scorrere bidirezionale è invaluta e il cancello entra nello stato bloccato. |
||||
